Los colectores de escape de fábrica en el BMW E46 (específicamente los motores M52TU y M54 que se encuentran en el 325i, 328i y 330i) son cuellos de botella notorios. Diseñados principalmente para el cumplimiento de las emisiones y el embalaje, restringen el flujo de escape y sofocan el verdadero carácter del motor de seis cilindros en línea.
Resumen: Mejorar a un conjunto de colectores de escape BMW E46 de rendimiento es una de las formas más efectivas de eliminar esta contrapresión, desbloquear un par motor notable en el rango medio y darle a su automóvil la nota de escape agresiva que se merece. Sin embargo, seamos claros: este no es un proyecto rápido de una tarde. El espacio entre el bloque del motor M54 y el riel del chasis es excepcionalmente estrecho. Esta guía elimina el relleno y le brinda los pasos exactos y las técnicas profesionales, aprendidas con dificultad, necesarias para realizar este trabajo correctamente en su propio garaje.
| Característica | Colectores E46 de Fábrica | Colectores de Rendimiento |
|---|---|---|
| Flujo de Escape | Altamente restrictivo | Optimizado para el barrido |
| Ganancias de Rendimiento | Estrangula las RPM medias a altas | Desbloquea HP y Par significativos |
Herramientas y piezas esenciales: más allá de lo básico
Necesitará un completo juego de herramientas métricas, pero no comience este trabajo sin los siguientes elementos esenciales específicos para E46:
- Vasos giratorios de 1/4" y 3/8" y extensiones oscilantes: el acceso directo a las tuercas del colector es casi imposible.
- Vasos E-Torx (Torx hembra): para quitar e instalar los espárragos del colector si se aflojan.
- Gato de suelo y bloque de madera: fundamentales para el truco del soporte del motor (explicado a continuación).
- Vaso para sensor de O2 (22 mm o 7/8"): específicamente con una ranura para el cable.
- Líquido penetrante (Kroil o PB Blaster): comience a empapar las tuercas 24 horas antes de comenzar.
- Nuevas tuercas de escape de cobre y juntas OEM: nunca reutilice hardware viejo. Las tuercas de cobre están diseñadas para soportar ciclos de calor sin agarrotarse.
- Cinta de pintor y un marcador: para etiquetar los sensores de O2.
El secreto del mecánico profesional: Preparación del compartimento del motor
La mayoría de los tutoriales en línea omiten el trabajo de preparación que realmente le ahorra horas de frustración. Antes de desatornillar cualquier componente del escape, haga esto:
⚠️ 1. Etiquete los sensores de O2 (Paso crítico)
El E46 tiene cuatro sensores de oxígeno. Los conectores para el Banco 1 (cilindros 1-3) y el Banco 2 (cilindros 4-6) son idénticos. Si cruza estos cables durante la reinstalación, su automóvil fallará, el ralentí será violento y arrojará códigos inmediatos. Envuelva cinta alrededor del cable y el conector del Banco 1 y etiquételos claramente antes de desconectarlos.
🔧 2. El truco del soporte del motor (para holgura)
Quitar los voluminosos colectores de fábrica e instalar los nuevos colectores es increíblemente difícil con el motor en su posición normal.
- Localice el soporte del motor del lado del pasajero desde debajo del automóvil.
- Retire la tuerca superior que asegura el soporte del motor al soporte.
- Coloque un bloque de madera en su gato de suelo, posiciónelo con cuidado debajo del cárter de aceite (cerca del borde reforzado, nunca en el centro) y levante lentamente el motor aproximadamente de 1.5 a 2 pulgadas.
- Esta ligera inclinación abre una gran cantidad de espacio libre contra el riel del chasis.
3. Despeje la parte superior
Retire las tapas de plástico del motor. Desatornille el depósito de líquido limpiaparabrisas y simplemente apóyelo sobre el motor para quitarlo del camino. Desconecte la manguera de la Bomba de Aire Secundaria (SAP) si su vehículo está equipado con una.
Extracción: Luchando contra los colectores de fábrica
1. Desconecte el tubo intermedio
Meta debajo del coche y aborde las dos bridas que conectan los colectores de fábrica con la sección del tubo intermedio. Estos pernos suelen estar muy oxidados. Si se rompen, no es un problema grave, ya que de todos modos utilizará hardware nuevo con sus nuevos colectores.
2. Retire los sensores de O2 (con cuidado)
Primero desconecte los enchufes eléctricos de la parte superior. Luego, use su vaso para sensor de O2 para quitarlos de los colectores. Nunca gire el sensor mientras el cable aún esté enchufado, ya que esto romperá el cableado interno.
3. La extracción
Con el motor ligeramente elevado en el lado del pasajero, comience a quitar las 24 tuercas que sujetan los colectores a la culata. Trabaje desde los cilindros exteriores hacia adentro.
- Espere que los espárragos salgan con las tuercas. Esto es normal. Tenga listos espárragos M7 de repuesto.
- Mueva los colectores de fábrica para aflojarlos. Se extraen desde la parte superior, deslizándose entre el bloque del motor y la torre de la suspensión.

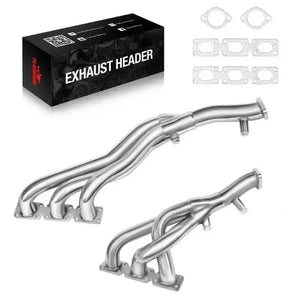

Colectores de escape Flashark para BMW E46 (98-06) y E39 (97-00)
Deshazte del restrictivo hierro fundido. Diseñados en acero inoxidable T304 ligero, nuestros colectores de igual longitud 6-2-1 optimizan el barrido del escape para liberar ~12 HP y ofrecer ese clásico y agresivo aullido de seis cilindros en línea.
- Compatibilidad: Familia de motores 2.5L/2.8L/3.0L M52
- Incluye 4 puertos para sensores de O2 y juntas nuevas
- Diseño de atornillado directo con soldaduras TIG purgadas por la parte trasera
Instalación: Colocación de los nuevos colectores
1. Prepare la superficie
Utilice un cepillo de alambre de latón para limpiar los puertos de escape de la culata. La superficie debe ser de metal desnudo para asegurar que las nuevas juntas sellen correctamente.
2. Introdúzcalos
Con el motor aún inclinado, deslice los nuevos colectores desde la parte superior. Instale sus nuevas juntas de estilo OEM.
📈 3. Apriete según las especificaciones (evite espárragos rotos)
Enrosque sus nuevas tuercas de cobre a mano. No apriete demasiado. La especificación para las tuercas del colector de escape M7 es generalmente de 15 a 20 Nm (11 a 15 lb-pie). Apretarlas a 24 Nm o más (como sugiere algún mal consejo) estirará y romperá los espárragos. Apriételas en un patrón alterno, comenzando desde el centro y trabajando hacia afuera.
4. Verifique las holguras
Baje el motor de nuevo al soporte del lado del pasajero y asegure la tuerca. Verifique la holgura alrededor del eje de dirección y el chasis. Nunca aboye ni golpee el cortafuegos ni los protectores térmicos. Si un colector está haciendo contacto fuerte con el chasis, o bien sus soportes del motor están completamente colapsados y necesitan ser reemplazados, o el colector está defectuoso.
5. Vuelva a conectar y ajuste
Vuelva a instalar sus sensores de O2 etiquetados en sus respectivos orificios. Vuelva a conectar el tubo intermedio utilizando juntas nuevas. Dado que la mayoría de los colectores de rendimiento eliminan los catalizadores de fábrica, aparecerá una luz de Check Engine (CEL) por ineficiencia del catalizador. Se requiere un ajuste de la ECU del mercado de accesorios para optimizar las relaciones aire/combustible para el mayor flujo y para eliminar permanentemente el CEL.
Preguntas frecuentes (FAQ)
P1: ¿Cuánto tiempo lleva realmente una instalación de colectores E46 de bricolaje?
R1: Para un aficionado competente que lo hace por primera vez en caballetes, espere que le lleve de 8 a 12 horas. La mayor parte del tiempo se dedica a luchar contra tuercas atascadas y a maniobrar las piezas en espacios reducidos.
P2: ¿Por qué debo aflojar el soporte del motor del lado del pasajero?
R2: Aflojar el soporte y levantar ligeramente el lado derecho del motor proporciona una holgura crucial de 1-2 pulgadas adicionales entre la culata y el riel del chasis, lo que facilita significativamente la extracción de los voluminosos catalizadores de fábrica y la colocación de los nuevos colectores.
P3: ¿Qué sucede si confundo el cableado del sensor de O2?
R3: Si cambia los conectores de los sensores de O2 pre-catalizador del Banco 1 y el Banco 2, la ECU leerá los datos de combustible de los cilindros incorrectos. Esto resulta en un ralentí inestable, fallos de encendido extremos y códigos de Check Engine Light inmediatos. Siempre etiquételos antes de retirarlos.
P4: ¿Cuál es el par de apriete correcto para las tuercas del colector de escape del E46?
R4: Los espárragos M7 estándar en el motor M52/M54 requieren un par de 15-20 Nm (aproximadamente 11-15 lb-pie). No apriete demasiado, ya que estos espárragos se rompen fácilmente. Utilice siempre tuercas de bloqueo chapadas en cobre nuevas.
P5: ¿La instalación de colectores de escape no originales activará la luz de Check Engine (CEL)?
R5: Sí. Si sus nuevos colectores no tienen catalizador (como la mayoría de los colectores de rendimiento), los sensores de O2 secundarios detectarán la ausencia de catalizadores y activarán un CEL. Necesitará una reprogramación de la ECU para solucionar esto.
P6: ¿Puedo usar espaciadores de sensores de O2 (desafogadores) en lugar de hacer una reprogramación?
R6: Los espaciadores de O2 en los sensores secundarios a veces pueden engañar a la ECU para que no encienda el CEL, pero los resultados son inconsistentes en los DME MS43/MS45 del E46. Una reprogramación adecuada de la ECU es la única solución confiable y es necesaria para realmente obtener la potencia que proporcionan los colectores.
P7: Se me rompió un espárrago de escape en la culata. ¿Qué hago?
R7: Deténgase inmediatamente. No intente taladrarlo con una broca barata. Necesitará una broca de cobalto de alta calidad para zurdos y un juego de extractores de tornillos. Si está roto a ras del bloque, es posible que necesite una plantilla de taladrado especializada o la ayuda de un taller de maquinaria profesional para evitar dañar la culata de aluminio.
P8: ¿Estos colectores son compatibles con los modelos E46 con volante a la derecha (RHD)?
R8: El ajuste varía mucho según la marca. Muchos colectores diseñados para coches con volante a la izquierda (LHD) chocarán gravemente con el varillaje de la columna de dirección en los coches RHD. Siempre verifique la compatibilidad RHD con el fabricante antes de comprar.
P9: ¿Es seguro abollar el cortafuegos o los protectores térmicos si los colectores tocan?
R9: No. Si los colectores hacen contacto fuerte con el chasis o el cortafuegos, no golpee la carrocería del coche. Esto generalmente indica que los soportes de su motor están desgastados y caídos, o que los colectores están fabricados de forma deficiente.
P10: ¿Debo reutilizar mis juntas de colector de escape originales?
R10: Absolutamente no. Las juntas de escape se aplastan para sellar. Reutilizar juntas metálicas viejas casi garantizará una fuga de escape, lo que sonará como un fuerte tictac en el compartimiento del motor y afectará negativamente las lecturas de sus sensores de O2. Siempre compre juntas nuevas.
